Toptica
HighFinesse波長計，線寬分析儀，激光光譜分析儀
HighFinesse Wavelength Meter
準確，靈敏，緊湊，具有廣泛光譜范圍，可用于脈沖和連續激光的高速測量
高達76 kHz的測量速度
<200 kHz分辨率
2 MHz絕對精度
適用于192-11,000 nm的儀器

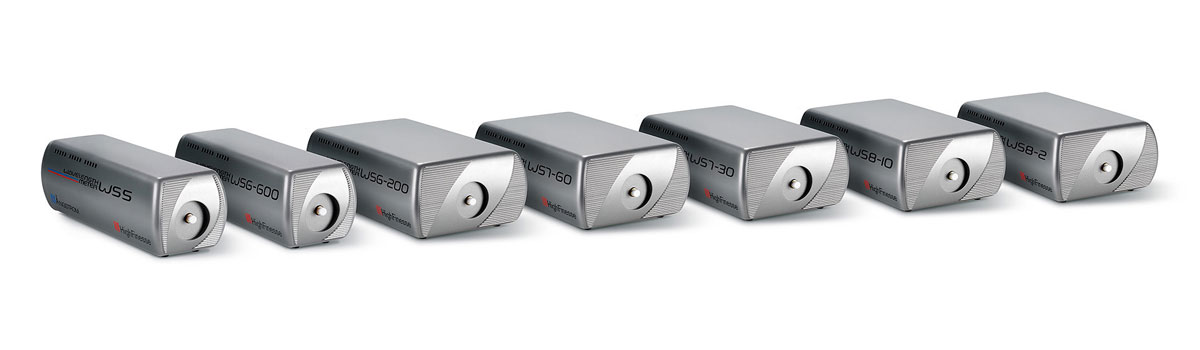

HighFinesse波長計是用于脈沖或連續激光源波長測量的高端儀器。它們?yōu)榧舛丝茖W(xué)研究以及工業和醫學應用提供了所需的卓越的絕對和相對精度。

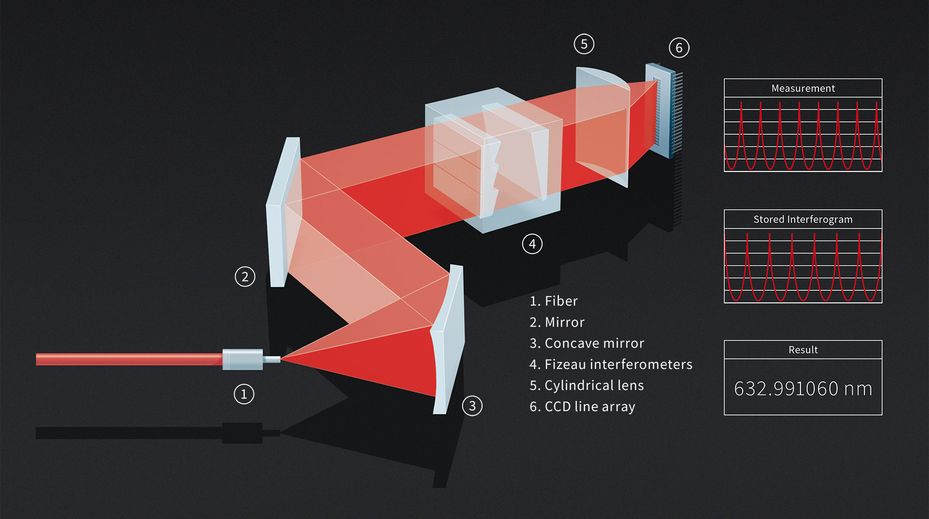

WS8系列具有卓越的精度，其絕對精度高達2 MHz，測量分辨率為200 kHz或更低，這是通過采用獨特的幾何結構的非移動Fizeau干涉儀實現的。所有HighFinesse波長計都依靠這一久經考驗的概念。為了獲得更高的穩定性和精度，可以補償溫度和壓力的影響。 HighFinesse還提供相當快的市售波長表。點擊這里查看更多信息。波長計的靈敏度可降低到nJ的大小，同時還有許多有用的選項可供選擇，例如PID激光控制，它提供了一個有源反饋環路來控制激光波長。
|
Absolute Accuracy [MHz] |
Measurement Resolution [MHz] |
Speed [Hz] |
Wavelength Ranges [nm] |
Calibration |
WS8-2 |
2 |
0.2 |
500 |
330-1180 |
see SLR-series |
WS8-10 |
10 |
0.4 |
500 |
248-1750 |
see SLR-series |
WS7-30 |
30 |
1 |
500 |
248-2250 |
see SLR-series |
WS7-60 |
60 |
2 |
500 |
192-2250 |
built-in |
WS6-200 |
200 |
4 |
500, IR: 1500 |
192-11000 |
built-in |
WS6-600 |
600 |
20 |
950, IR: 1500 |
192-2250 |
built-in |
WS5 |
3000 |
500 |
950, IR: 1500 |
192-11000 |
built-in |
HighFinesse線寬分析儀
測量，分析和控制窄激光源的頻率噪聲和線形的多功能儀器
頻率偏差時間軌跡的測量
頻率噪聲密度頻譜
強度噪聲頻譜
激光線形光譜

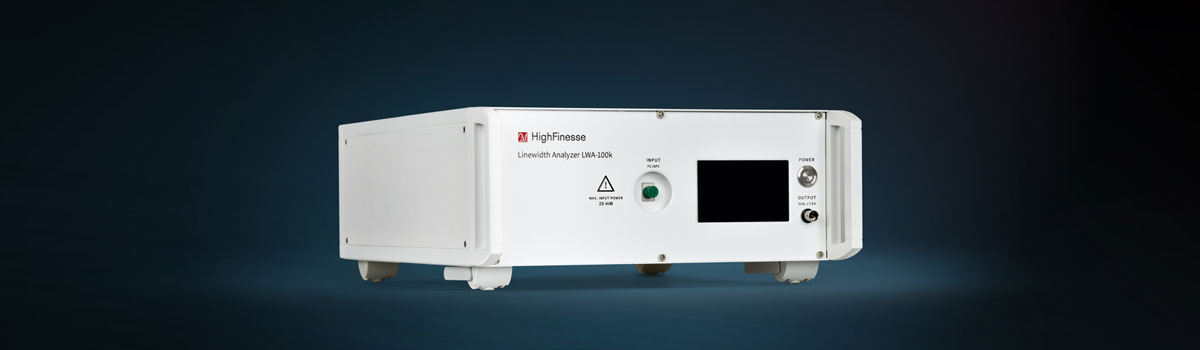

HighFinesse線寬分析儀（LWA）是一款用途廣泛，堅固耐用的緊湊型儀器，用于測量，分析和控制激光器的頻率和強度噪聲。這使它們成為實時精確表征激光的理想型設備。

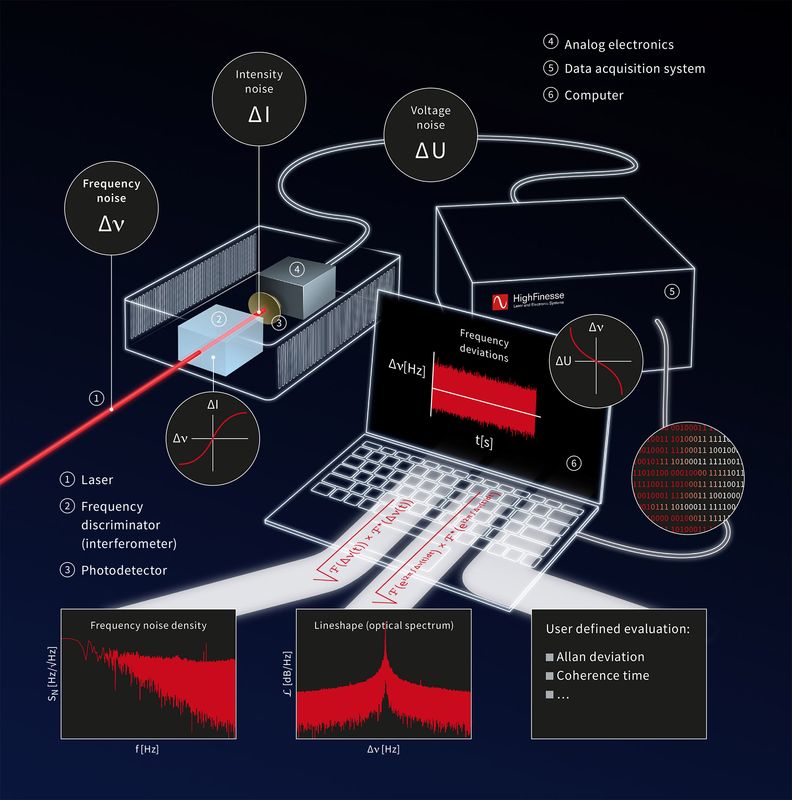

通過將干涉測量工作原理與高端光學和電子組件相結合，可以實現出色的靈敏度�；陔S時間變化的頻率偏差的測量，可以計算出頻率噪聲密度譜，評估低至350 Hz的內部的（洛倫茲）線寬和有效（光學）線寬以及相對強度噪聲（RIN）的光學線形。通過進一步分析，可以獲取許多額外的量。LWA的無偏測量原理優于光學延遲線技術，因?yàn)橛捎诩夹g(shù)固有的信息丟失，后者依賴于非平凡的評估需求。 LWA還允許使用PID控制來減少激光器的線寬。
LWA-1k產品系列是用于測量非常低線寬的儀器。 LWA-100k產品系列可在非常大的波長范圍內進行精確的線寬測量。
LWA-1k Series
frequency noise density: 50 Hz – 10 MHz
optical & Lorentzian linewidth: 350 Hz – 20 MHz
narrowing linewidth PID control
based on frequency discriminator (interferometer) |
|
Wavelength range [nm] |
Noise floor [Hz/√Hz] |
Frequency Noise Bandwidth |
Intrinsic linewidth range |
Effective linewidth range |
LWA-1k 780 |
760 - 1064 |
25 - 500 |
10 Hz - 10 MHz |
< 8 kHz |
< 10 kHz - 20 MHz |
LWA-1k 1550 |
1530 - 1565 |
5 - 100 |
10 Hz - 10 MHz |
< 350 Hz |
< 1 kHz - 20 MHz |
LWA-100k Series
frequency noise density: 25 Hz – 10 MHz
optical & Lorentzian linewidth: 2 kHz – 20 MHz
narrowing linewidth PID control
based on frequency discriminator (interferometer) based on frequency discriminator (interferometer) |
|
Wavelength range [nm] |
Noise floor [Hz/√Hz] |
Frequency Noise Bandwidth |
Intrinsic linewidth range |
Effective linewidth range |
LWA-100k NIR |
1064 - 1625 |
25 - 1000 |
25 Hz - 10 MHz |
< 2 kHz |
< 10 kHz - 20 MHz |
HighFinesse激光光譜分析儀
緊湊而穩固的光譜儀，具有可完全自定義的范圍和分辨率參數，能夠以高測量速度測量脈沖和連續激光
高達500 Hz的測量速度
分辨力R = 20,000（31 pm @633 nm）
適用于192-11,000 nm的儀器
波長精度：6 GHz（8 pm @633 nm)

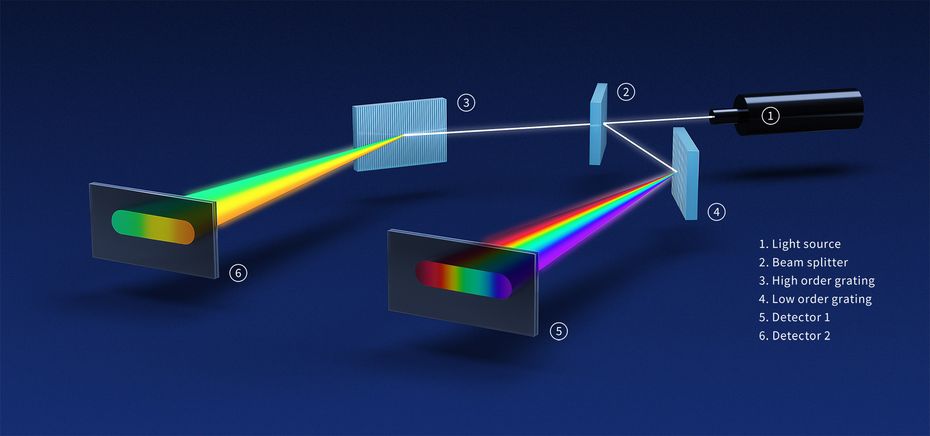

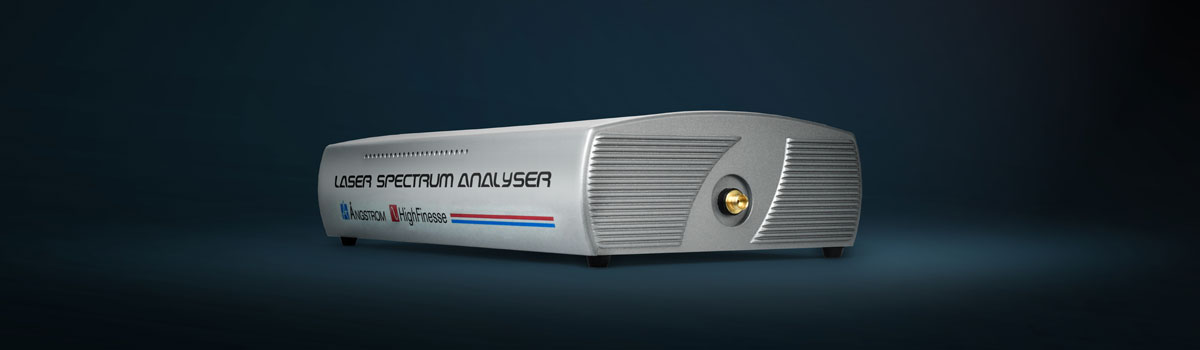

基于光柵的HighFinesse激光頻譜分析儀是一款緊湊和通用的儀器，它具有非常精確的同時測量激光光源的中心波長和線寬的能力。
該產品系列涵蓋了從192 nm到11,000 nm的范圍。 基于光柵的技術可以分析較大線寬范圍內的激光源。 LSA利用的是固定部件的原理，就像眾所周知的HighFinesse WS系列波長計一樣，具有經過時間考驗的耐用性，并能夠測量脈沖激光器和連續激光器。
LSA Series
pulsed & cw lasers:
non-moving parts
Remote network access
software integration |
|
Absolute Accuracy [GHz] |
Resolving Power [R = λ/Δλ] |
Spectral Resolution [Δλ = λ/R] |
Measurement Speed [Hz] |
Wavelength Ranges [nm] |
LSA |
6 |
20000 |
e.g. 31.65 pm @633 nm |
500 (Data Acquisition) |
192 - 2250 |
LSA IR-III Series
pulsed & cw lasers:
non-moving parts
Remote network access
software integration |
|
Absolute Accuracy [nm] |
Spectral Resolution [nm] |
Measurement Speed [Hz] |
Wavelength Ranges [μm] |
Calibration |
LSA IR-III Type 2-3 |
1 |
15 |
100 |
1.4 - 3 |
see IR-HeNe |
LSA IR-III Type 2-6 |
2 |
20 |
100 |
1.4 - 6 |
see IR-HeNe |
LSA IR-III Type 2-11 |
5 |
30 |
100 |
1.4 - 11 |
see IR-HeNe |
HighFinesse FAST 波長計系列
可實現高速測量的商用波長計，讀出速率高達 76 kHz
分析快速波長動態
數據采集： 76 kHz
絕對精度：200 MHz
該儀表的測量范圍為 380 至 1650 nm

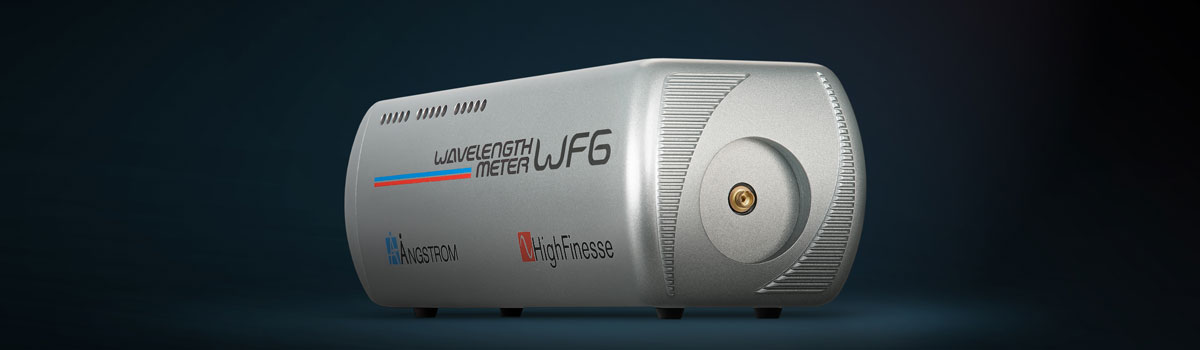

我們的 WF6 系列以測量速度見長，是可實現高速測量的商用波長計。在 380 至 1050 nm 波長范圍內讀出速率高達 24 kHz，在 980 至 1650 nm 波長范圍內的讀出速率甚至高達 76 kHz。這些波長計可以精確地表征快速掃頻激光源的特性。
FAST 波長計可以從外部觸發，便于與其他進程同步測量波長。作為一個特殊的軟件功能，該波長計具有便于分析快速波長動態的示波器模式。
FAST Wavemeter series |
Absolute Accuracy [nm] |
Measurement Resolution [MHz] |
Speed [Hz] |
Wavelength Ranges [μm] |
Calibration |
WF6-600 VIS |
600 |
20 |
24000 |
380-1050 |
see SLR-series |
WF6-200 VIS |
200 |
4 |
24000 |
600-1050 |
see SLR-series |
WF6-200 IR |
200 |
4 |
76000 |
980-1650 |
see SLR-series |
|
