YOKOGAWA 橫河光譜分析儀 光時域反射儀 光波長計

YOKOGAWA提供的解決方案不僅可測量傳統和前沿的光器件和系統，還可測量長、短距離的大容量光纖線路。解決方案涵蓋新元器件技術，如半導體光放大器、拉曼放大器和不同類型的摻雜光纖放大器等，還面向不斷增長的NGN光傳輸網絡和千兆以太網市場。

光譜分析儀

YOKOGAWA的光譜分析儀質量高、技術先進，具備一流的可靠性和靈活性。這些產品的設計滿足了研發、檢測和生產對性能的要求。30余年來，YOKOGAWA(原Ando)光譜分析儀OSA廣泛應用于電信、有源器件開發、無源器件開發以及眾多使用光源的領域。如今，橫河光譜分析儀 AQ6370系列在生物醫療、環境、生命科學、通信行業，以及藍光、3D存儲、激光打印機、CO2傳感器和100G傳輸、消費電子等領域，正在幫助客戶開發新的應用。依托Ando多年積累的經驗，橫河YOKOGAWA 光譜分析儀 OSA以其超群的適用性和性能在行業中立于不敗之地。

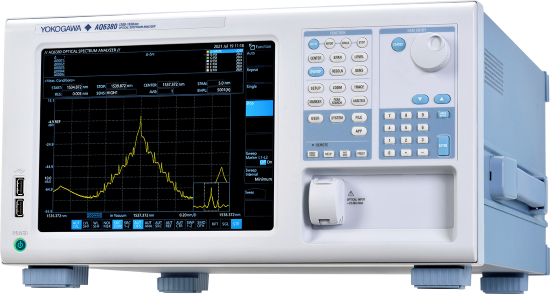

光譜分析儀 AQ6380

1200 - 1650 nm
無與倫比的光學性能
更清晰、更深入、更精確

高波長分辨率： 5pm
AQ6380達到5pm的波長分辨率。它能夠分離緊密分配的DWDM通道和光收發器的調制側峰值

高波長精度： ±5pm
AQ6380在C波段提供±5pm，以滿足嚴格的精度要求。它還可以在S和L波段提供±10pm，在整個波長范圍內提供±50pm。有了這樣的精度，一些應用可能不再需要光波長計。
使用內置波長參考光源進行定期自波長校準，確保每次測量的長期穩定性。

動態范圍： 65dB
AQ6380單色鏡具有更陡峭的光譜特性，可以有效分離相近的信號，如外腔激光器的殘余縱模,并執行精確測量。

高雜散光抑制比： 80dB。
雜散光是由單色鏡內入射光的漫反射引起的光學噪聲。在激光SMSR測量等情況下，同時測量多個不同等級的光譜時，雜散光可能會干擾測量；因此，需要高雜散光抑制性能。
AQ6380提供大動態范圍測量，具有80dB的出色雜散光抑制性能。
此外，由于測量原理，不會產生雜散噪聲。

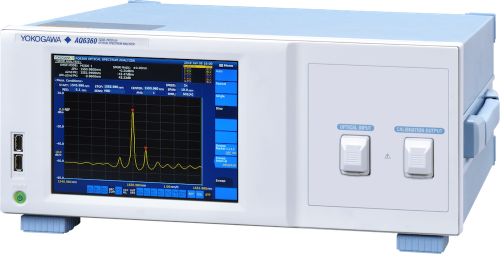

光譜分析儀 AQ6360
1200 - 1650 nm

AQ6360是一款基于衍射光柵技術的經濟高效光譜分析儀。AQ6360滿足電信設備（如激光器、光收發器和光放大器）工業制造的典型測量需求。
AQ6360的波長范圍為1200到1650納米，用于制造測試的理想性能。其自由空間光學輸入結構設計保證了高耦合效率和測量重復性。AQ6360的附加功能和功能包括內置的分析功能和以太網和GPIB遠程接口。
波長范圍：1200~1650nm
波長分辨率：0.1~2nm
高波長精度：±0.02nm
高動態范圍：55dB
寬測量范圍：+20~－80dBm

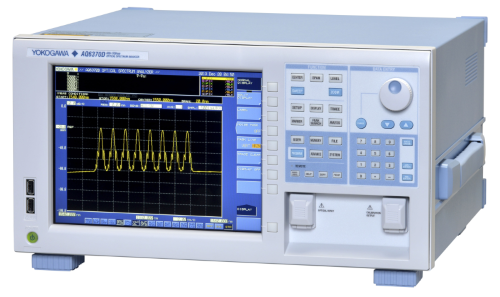

光譜分析儀 AQ6370D
AQ6370C支持600nm至1700nm具代表性的電信波長范圍，使其成為適用于單模和多模光纖電信應用的理想機型。

波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖

更陡峭的濾波邊緣
高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量

雜散光抑制率：80dB(典型值)
此新規格提供了雜散光抑制功能，從而不需要掃描速度較慢的大動態測量模式。AQ6370C擁有高雜散光抑制率，可以大幅縮短測量時間。

寬功率量程：+20dBm~-90dBm
AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。

改進的功率靈敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。

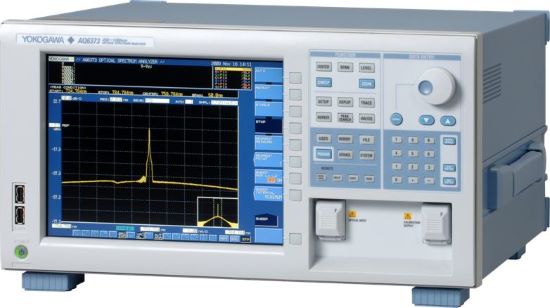

短波長光譜分析儀 AQ6373B
AQ6373B提供的350nm到1200nm專用短波長量程可以精確測量380nm到780nm的可見光譜，因此適用于生物科學和其它領域。此型號產品還是測量1064nm Nd:YAG, DPSS激光源的常用工具。

波長范圍：350~1200nm
波長精度：±0.05nm
波長分辨率：0.02~10nm和0.01nm(400~470nm)
大輸入功率：+20dBm
功率靈敏度：-80dBm
動態范圍：≥60dB
單模、多模和大芯光纖
內置光軸對準調節光源
通過外部參考源進行波長校準
擁有多種分析功能，包括VIS顏色分析功能。

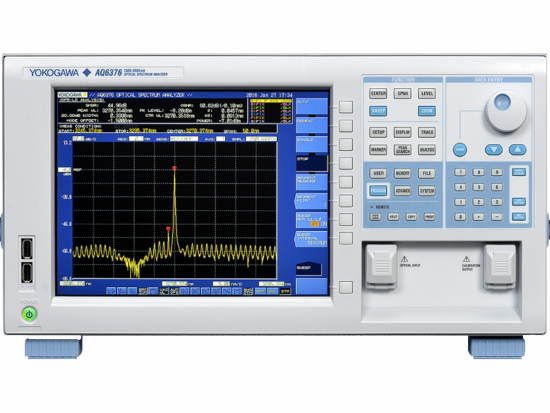

長波長光譜分析儀 AQ6376
AQ6376是波長可覆蓋2μm以上范圍的長波長臺式光譜分析儀， 專為一直苦于無長波長測量儀器可用的工程師和研究人員而設計。 AQ6376在實現了高精度、 高分辨率和高靈敏度測量的同時， 還可以提供全面的分析功能， 從而可省去校準步驟和開發外部分析軟件的麻煩。

波長范圍：1500 ~ 3400nm
分辨率設置： 0.1 ~ 2nm
超寬可測功率范圍： -65 ~ +13dBm
波長精度： ±0.5nm
動態范圍： 55dB
快速測量： 100nm跨度只需0.5s
水平刻度也可用波長數(cm-1)
12種內置分析功能將各類熱門應用一網打盡
數據記錄功能
平滑功能
凈化功能
適用于高階衍射光的內置截止濾波器

光譜分析儀 AQ6374
AQ6374覆蓋了350 ~ 1750nm的寬范圍波長，包括可見光(380 ~ 780nm)和通信領域。

覆蓋從可見光到通信波長的寬光譜范圍機型

波長范圍: 350 ~ 1750nm
波長精度: ±0.05nm
波長分辨率設置: 0.05 ~ 10nm
功率范圍: +20 ~ -80dBm
動態范圍: 60dB (峰值±1.0nm)
8種波長分辨率設置: 0.05 ~ 10nm

可以讓用戶根據DUT特性選擇佳值。

超寬可測功率范圍: -80 ~ +20dBm

適合測量不同應用領域使用的高功率源和低功率源。

波長精度: ±0.05nm

通過內置或外部參考光源可以進行波長校準。

快速測量

儀器測量100nm跨度只需0.5s(靈敏度設為NORM_AUTO)。

采樣點數: 100001

波長采樣點數量翻倍。一次掃描即可進行高分辨率寬波長范圍測量。

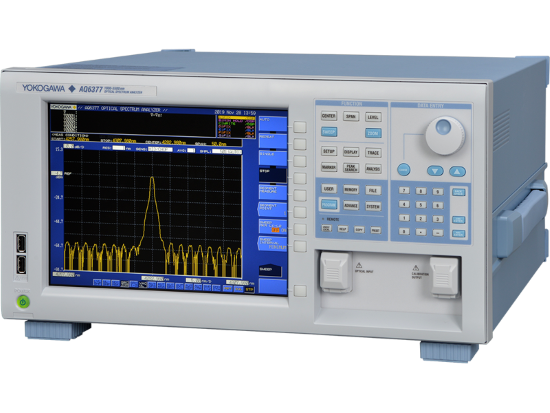

光譜分析儀 AQ6377

1900 - 5500 nm
AQ6377 (5μm)覆蓋MWIR領域的長波長機型長范圍測量。
AQ6377覆蓋MWIR區域，通常用于環境檢測和醫療應用。

特點:
波長范圍: 1900 ~ 5500nm
5種波長分辨率設置: 0.2 ~ 5nm
可以讓用戶根據被測器件/系統選擇佳值。
超寬可測功率范圍: -60 ~ +13dBm
適合測量不同應用領域使用的高功率源和低功率源。靈敏度:HIGH1-3僅為大動態測量模式。
波長精度: ±0.5nm
由于內置校準功能和波長參考源，維護起來非常方便。
動態范圍: 50dB

光時域反射儀
Yokogawa的光反射儀提供業內短的盲區。Yokogawa在反射儀設計上進行了長達25年以上的創新，能提供您需要的技術解決方案。

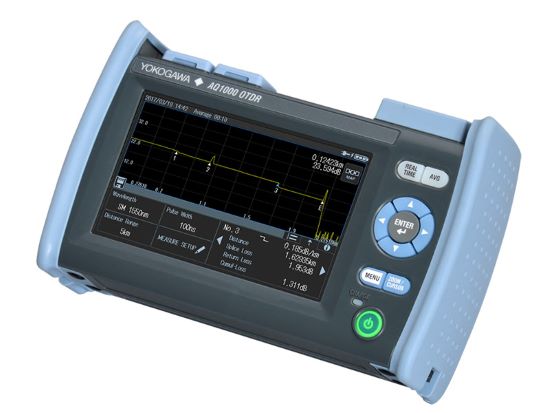

掌上型光時域反射儀 AQ1000
AQ1000的推出，填補了OTDR便攜機型產品線的空白。新機型特別有助于運營商工作人員在光纖接入網絡（如FTTH）“后一公里”的現場安裝調試工作。雖然AQ1000定位為性價比超高的入門機型，然而AQ1000仍無愧于橫河產品一貫的高質量、高精度和高可靠性，它還具備諸多常見于高端機型的優異性能——例如高品質多點觸摸電容屏和無線連接功能。

AQ1000可以滿足分析光接入網的測試和測量需求。

波長: 1310 / 1550 nm
動態范圍: 32 / 30 dB
尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
重量: 660 g

多點觸控觸摸屏
直觀呈現，反應靈敏
輕點、滑動、縮放或按壓。高分辨率、反應靈敏的5.0英寸多點 觸控電容觸摸屏和硬鍵按鈕使OTDR操作變得簡單直觀。

一鍵式測量操作
全自動
只需按下一個按鈕，AQ1000即可啟動OTDR測量，根據用戶定義的閾值，根據“通過/不通過”判斷，檢測和全面呈現網絡特 性。如果需要，測量數據可自動保存。

AQ1000 OTDR 一鍵式測量操作
OTDR視圖模式 曲線視圖

Traditional v常規視圖，包含OTDR和事件標記。
AQ1000 Trace View

Map 視圖
Si簡單的圖標式Map視圖，便于輕松解讀網絡事件.

AQ1000 Map View
電池續航時間長 超過10小時！
不用擔心日常工作期間電池電量耗盡。AQ1000的大容量鋰電池可在Telcordia標準條件下續航10小時。

快速啟動
不超過10秒！從關機狀態到測量準備就緒僅需幾秒鐘時間！

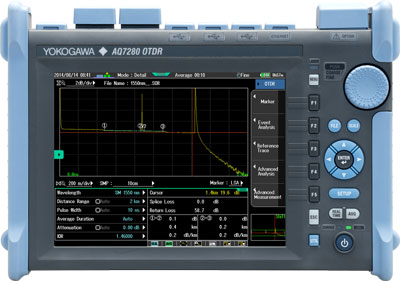

光時域反射儀 AQ7280
在光纖網絡鋪設和維護作業中，市場對現場測試 設備的可靠性和易用性需求正在不斷攀升。為響 應這一需求，YOKOGAWA專門設計出全新的光 時域反射儀(OTDR)——AQ7280系列，它們可以 為現場技術人員提供既快速又精確的測量，使測 量變得更從容。
AQ7280應用廣泛，可以滿足從光接入網到核心 網分析的所有測試測量需求。

可靠：堅固的機身設計，支持在惡劣的 現場條件下工作。成熟的操作系統不但能夠確保 測量的穩定性，做出快速響應，而且其防護軟件 還可以出色地抵御病毒攻擊。
操作方便：采用多點式觸摸屏與硬鍵按鈕相 結合的雙操作模式。通過全新的應用軟件，可以 實現全自動測量并輕松查看分析結果。
閃電速度：閃電開機。多任務處理可大幅提 高測試效率。通過無線連接可時間獲得測量 報告。

多任務處理
提高測試效率!
在高效操作系統的管理下，可同時執行多個功能。橫河 OTDR AQ7280 多任務處理
如今用戶在對特定纖芯執行OTDR測量的同時，還可以確認其他纖芯的光功率和連接器的端面質量。

雙操作模式
觸摸屏與硬鍵按鈕相結合!Yokogawa
可用手指輕點、滑動、縮放或按壓操作儀器屏幕。既可以 選擇8.4英寸高分辨率多點觸控的電容式觸摸屏，也可以 隨心所欲地選擇硬鍵按鈕的任意組合。
這使OTDR的操作 實現了前所未有的快捷!

閃電開機
不超過10秒鐘!Yokogawa
AQ7280從關機狀態到測量準備僅需 幾秒鐘時間，這完全歸功于新的高速硬件 和高效的操作系統。
測量隨時待命！

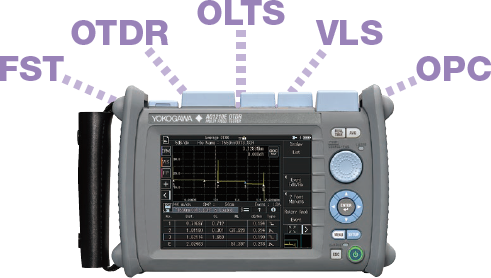

AQ1210系列 光時域反射儀
橫河作為一家擁有100多年歷史的儀器制造商，依托在全球的光測試領域中積累了30多年的經驗，現在推出了功能強大的新款光時域反射儀—AQ1210系列。
針對光纖網絡安裝和維護中操作人員日益需要更加可靠、易用的現場儀表，橫河AQ1210系列OTDR旨在為用戶提供快速精準的測量。

AQ1210 OTDR特點如下：

可靠 – 適合在惡劣現場條件下工作的堅固設計。

操作方便 – 采用多點式觸摸屏與按鍵相結合的雙操作模式。通過全新的應用軟件，可以實現全自動測量并輕松查看分析結果。

快速啟動 – 支持閃電開機。多任務處理可大幅提高測試效率。通過無線連接即可快速獲得測量報告。

七款機型
共有7款機型可供選擇，滿足用戶安裝和維護各種光網絡的需求。

緊湊機身、長效電池
外形大小如A5紙張，重量大約1Kg (2.2Lbs)。使用電池可工作10小時。

觸摸屏與按鍵相結合的直觀操作
AQ1210配備了5.7英寸多點觸控的電容式觸摸屏，還有一個適合現場操作的旋鈕按鍵。

連接能力
通過Wi-Fi或以太網進行數據傳輸和遠程控制。

增強的OTDR性能
測量多達128分路的PON系統。高速實時測量。

提高工作效率的功能和特點
多光纖測量、智能鏈路分析功能、PDF報告。

一機多能
用于多種任務的各種可選功能。

波長計|光波長計
多年來，橫河一直是全球光波長計市場的領先者，尤以高質量且極富創新品質的光譜分析儀(OSA)產品系列聞名于世。而今，在積累了30多年的光波長計測試經驗的基礎上，我們又推出全新光波長計 AQ6150系列，以此為現有的OSA產品線提供補充性解決方案。 YOKOGAWA全新的光波長計可以提供高速、準確、高性價比的光波長計測量，無論是現在還是將來，都能滿足全球網絡流量高速增長所帶來的各種需求。

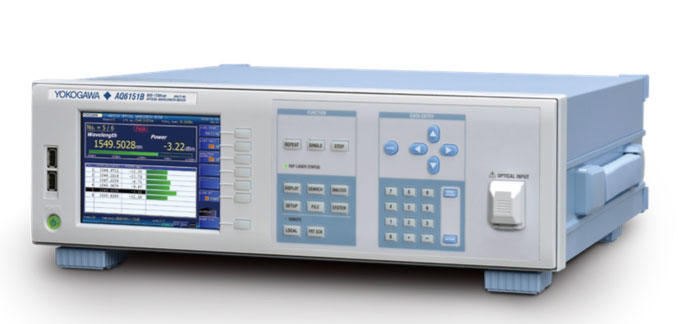

光波長計 AQ6150B
橫河憑借著在光測試測量領域擁有的廣泛客戶經驗，設計出了世界上可靠性高且廣泛通用的光波長計。 AQ6150系 列具有特定的技術特點，有能力測量光子技術應用中使用的各種設備和系統，可以說是高效的光波長測量儀器。
橫河AQ6150系列可以滿足光通信行業研發以及生產過程中特定的光波長測試測量需求。

波長精度高達±0.2ppm
AQ6150系列一共有兩個機型。其中， AQ6151B是高精度型光波長計，波長精度高達±0.2ppm，可以滿足高級別的精度測量要求。 AQ6150B是標準型光波長計，波長精度可達 ±0.7ppm，適用于對精度要求不高的測量應用，價格更加實惠。
AQ6150系列具有實時校準功能，通過來自內置波長參考光源 的高穩定性參考信號，確保了測量的長期穩定性。

支持CW、調制收發器和光濾波器測量
光收發器和光傳輸系統的光輸出是通過10G和25Gbps的傳輸頻率進行調制的。內置的光譜分析功能采用了FFT技術，可以測量被調制后的展寬信號。
除了常規CW光模式外， AQ6150系列還有調制光模式。調制光模式通過分析光譜從而獲得被調制光的中心波長，可以用于測量帶通濾波器、 AWG和WSS等光濾波器的中心波長。

同時測量多達1024個波長
AQ6150系列可同時、快速、準確測量單一輸入信號多達1024 個不同的波長，小間隔僅為5GHz。這就意味著無論現在還 是將來， AQ6150系列光波長計都可以滿足WDM傳輸系統開發 和生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有 信號，多波長測量功能還有助于在單一波長激光器件的生產中 提高效率并降低成本。

低功率輸入的同時保持高性能
通過自動增益控制(AGC)功能， AQ6150系列可以在據輸入信號功率的基礎上自動調整電子放大器的增益。這有助于大大提高波長精度和測量速度，即使輸入信號功率低至-40dBm。

提高生產力
高速測量提高生產吞吐量
可調光源和可調光收發器的調整和界定需要對每個器件進行幾百次波長測量。能否提高生產吞吐量，高速測量和快速處理能力是至關重要的。
無論是AQ6150B還是AQ6151B，測量、分析并將結果傳至PC均僅需0.2秒。這一速度比橫河之前的AQ6150和AQ6151快2 倍，大大提高了生產吞吐量。在重復測量模式下， AQ6150 系列每秒可以完成10個測量，非常適合實時監視波長的同時對光器件進行調整。

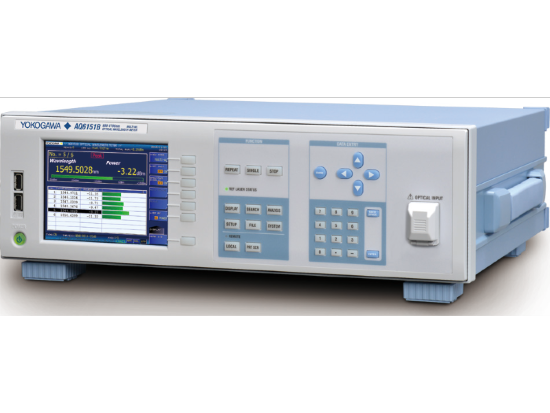

AQ6151B 光波長計

橫河憑借著在光測試測量領域擁有的廣泛客戶經驗，設計出了世界上可靠性高且廣泛通用的光波長計。 AQ6150系列具有特定的技術特點，完全有能力測量光子技術應用中使用的各種設備和系統，可以說是有效和高成效的光波長測量儀器。

橫河AQ6150系列可以滿足光通信行業研發以及生產過程中特定的光波長測試測量需求。

波長精度：±0.2ppm
波長量程（3種）：900-1700nm, 1200-1700nm, 1270-1650nm
測量、分析并將結果傳至PC均僅需0.2秒
大波長數：
1024(多波長)
1(單波長)
支持CW、調制收發器和光濾波器測量

更快的測量速度(2倍速快速測量)
可調光源和可調光收發器的生產需要高速測量和快速處理能力。 AQ6150系列可以在0.2秒內采集、分析并將測量數據傳輸?shù)絇C。

波長精度高達±0.2ppm
AQ6150系列一共有兩個機型。其中， AQ6151B是高精度型光波長計，波長精度高達±0.2ppm，可以滿足高級別的精度測量要求。
AQ6150系列具有實時校準功能，通過來自內置波長參考光源的高穩定性參考信號，確保了測量的長期穩定性。

支持CW、調制收發器和光濾波器測量
光收發器和光傳輸系統的光輸出是通過10G和25Gbps的傳輸頻率進行調制的。內置的光譜分析功能采用了FFT技術，可以測量被調制后的展寬信號。
除了常規CW光模式外， AQ6150系列還有調制光模式。調制光模式通過分析光譜從而獲得被調制光的中心波長，可以用于測量帶通濾波器、 AWG和WSS等光濾波器的中心波長。

同時測量多達1024個波長
AQ6150系列可同時、快速、準確測量單一輸入信號多達1024個不同的波長，小間隔僅為5GHz。這就意味著無論現在還是將來， AQ6150系列光波長計都可以滿足WDM傳輸系統開發和生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有信號，多波長測量功能還有助于在單一波長激光器件的生產中 提高效率并降低成本。

低功率輸入的同時保持高性能
通過自動增益控制(AGC)功能， AQ6150系列可以在據輸入信號功率的基礎上自動調整電子放大器的增益。這有助于大限度 提高波長精度和測量速度，即使輸入信號功率低至-40dBm。

提高生產力
高速測量提高生產吞吐量
可調光源和可調光收發器的調整和界定需要對每個器件進行幾百次波長測量。能否提高生產吞吐量，高速測量和快速處理能力是至關重要的。

無論是AQ6150B還是AQ6151B，測量、分析并將結果傳至PC 均僅需0.2秒。這一速度比橫河之前的AQ6150和AQ6151快2 倍，極大地提高了生產吞吐量。在重復測量模式下， AQ6150 系列每秒可以完成10個測量，非常適合實時監視波長的同時對光器件進行調整。
