單模半導體激光器
為實現高性能而設計-375nm-850nm
無論何時不管您是追求高功率，卓越的TEM00光束質量或還是低噪聲，TOPTICA都是您可靠且專業的合作伙伴。我們的工業二極管激光器將一流的二極管技術與堅如磐石的光電機械工程相結合，并通過方便的計算機控制來完成。通過連續或模擬，數字和混合調制操作，這些激光器能能支持在生物光子學，顯微鏡，半導體檢查，工業制造和國土方面的各種應用。
|
Beam delivery |
Operation mode |
Spectral Linewidth |
iBeam smart |
Free-space, TEM00, M2 ≤ 1.2 |
cw, analog, digital, and mixed modulation |
0.5 nm (typ.) |
iBeam smart PT |
Fiber Pigtail: single-mode polarization maintaining fiber |
cw, analog, digital, and mixed modulation |
0.5 nm (typ.) |
單頻半導體激光器
大功率，長相干長度，高穩定性
TOPTICA的單頻半導體激光器基于尖端的半導體技術，實現了任何直接二極管輸出系統的卓越單頻輸出功率。比如，TopMode 405 nm提供高達100 mW的輸出功率 – 工業界記錄！
我們甚至可以利用倍頻半導體激光器，提供W級的UV/RGB解決方案。TOPTICA的單頻半導體激光器具有窄線寬的特性，因此對應很長的相干長度。我們提供的所有型號都具有卓越的波長穩定性和功率穩定性，并且具有TEM00輸出。
|
Wavelength
|
Max. Output Power |
Operation |
|
Linewidth |
iBeam smart WS |
633 nm
638 nm
685 nm
785 nm |
40/70 mW
30 (120) mW
45 mW
120 mW |
cw |
TEM00, single frequency, coherence length > 5 m |
< 25 MHz |

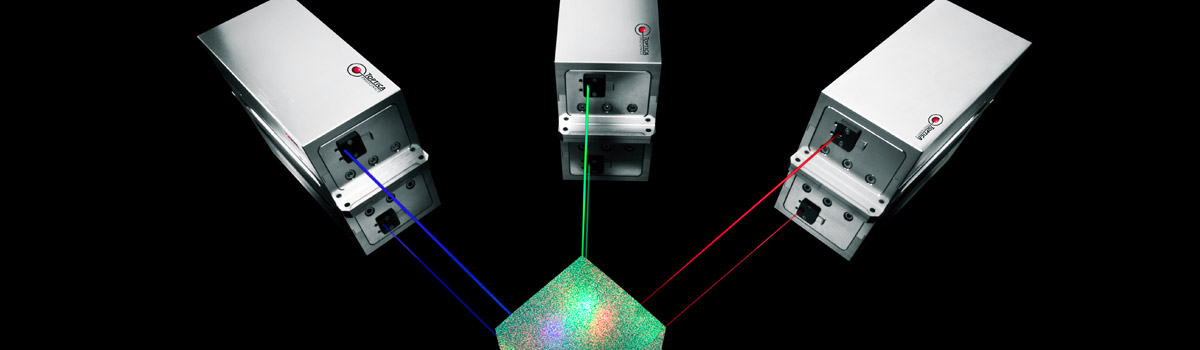

TopMode |
405 nm |
50 (100) mW |
cw |
TEM00, single frequency, coherence length > 25 m |
< 5 MHz |
TopWave 405 |
405 nm |
1 W |
cw |
TEM00, single frequency, coherence length > 100 m |
< 1 MHz |
TopWave 266 |
266 nm |
150 / 300 mW |
cw |
TEM00, single-frequency, coherence length > 100 m |
< 1 MHz |
XTRA II |
785 nm |
300 / 500 mW |
cw |
TEM00, single-frequency, coherence length > 10 m |
< 10 MH |
可調諧半導體激光器
可調，單頻激光器，不僅僅用于量子技術
可調諧單頻半導體激光器包含一個激光二極管和頻率選擇模塊，比如用于激光頻率選擇和調諧的光柵。我們可提供從190 nm到4000 nm中的任一波長，并且可同時實現窄線寬與可調諧 – 在某些系統中甚至可以實現高達120 nm無跳模可調諧范圍。
此類激光器的功率即可以通過獨立的放大器進行放大，也可以集成在完整的主控振蕩器的功率放大器 (MOPA)中，大功率可達到4 W。大部分的TOPTICA放大器系統都在使用錐形放大器。
更寬的光譜覆蓋范圍可以通過倍頻激光器來實現 – 可以實現從190 nm到680 nm，而功率至高可以達到1 W。
所有這些激光器系統的重要的特性就是低噪聲（低RIN噪聲和窄線寬)以及低漂移。而這些卓越的特性取決于極其優異的激光驅動電路。為了實現激光器更高的穩定性，我們同時可以提供不同種類的激光鎖頻模塊，可以將線寬壓窄至1 Hz的水平，并且可以通過便捷的數字電路來實現控制。
外腔半導體激光器 / DFB激光器
基于半導體激光器系統
單頻且可調諧
超低噪聲和漂
移窄線寬
操作簡單
|
Wavelength |
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 μs) |
MDL pro |
4 out of 369 .. 1770 nm |
Up to 160 mW |
2 .. 100 nm |
20 GHz / 1000 GHz |
10 .. 4000 kHz |
CTL |
900, 950, 1050, 1320, 1470, 1500, 1550 nm |
Up to 100 mW |
Up to 120 nm |
60 .. 120 nm |
5 kHz |
DL pro |
369 .. 519, 628 .. 1770 nm |
10 .. 300 mW |
2 .. 100 nm |
≥ 20 GHz |
10 .. 500 kHz |
DFB pro |
633 nm, 760 nm - 3500 nm |
2 .. 150 mW |
2 .. 6 nm |
1000 GHz |
1 .. 5 MHz |

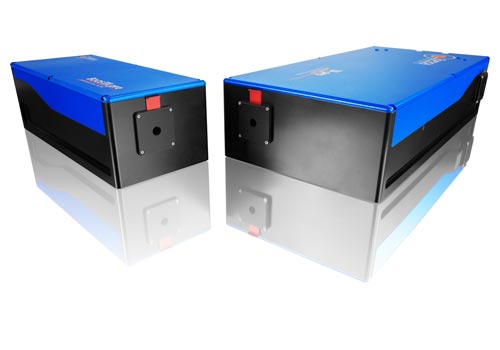

激光放大器
基于錐形放大器技術
高功率
優異的光斑質量
操作簡單
|
Wavelength
|
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 us) |
MTA pro |
660 .. 1495 nm |
Up to 1.6 W |
10 .. 50 nm |
20 - 50 GHz |
10 kHz .. 1 MHz |
TA pro |
660 .. 1495 nm |
Up to 4 W |
10 .. 50 nm |
20 - 50 GHz |
10 kHz .. 1 MHz |
BoosTA pro |
662 .. 1495 nm |
Up to 4 W |
10 .. 50 nm |
Depends on master laser |
Depends on master laser |
變頻激光器
從可見光到紫外的超高轉換效率
小巧簡單的激光器系統
很高的輸出功率
窄線寬且可調諧
|
Wavelength
|
Output power |
Typical tuning range |
Typical mode-hop-free tunability |
Typical linewidth
(5 us) |
TOPO |
1450 - 4000 nm |
Up to 4 W |
1450 - 4000 nm |
Up to 300 GHz |
< 2 MHz |
SHG pro |
190 .. 800 nm |
Up to 20 W |
1 - 15 nm |
> 20 GHz |
< 500 kHz |
MSHG pro |
330 .. 780 nm |
Up to 2000 mW |
2 .. 20 nm |
> 20 GHz |
< 500 kHz |
DL-SHG pro |
210 .. 680 nm |
1 .. 50 mW |
2 .. 15 nm |
> 20 GHz |
< 500 kHz |
TA-SHG pro |
330 .. 780 nm |
Up to 2000 mW |
2 .. 20 nm |
> 20 GHz |
< 500 kHz |

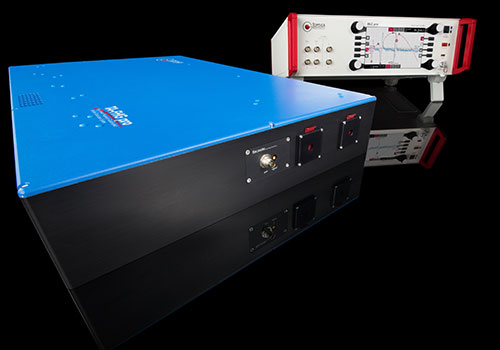

TA-FHG pro |
190 .. 390 nm |
Up to 700 mW |
1 .. 10 nm |
> 40 GHz |
< 500 kHz |

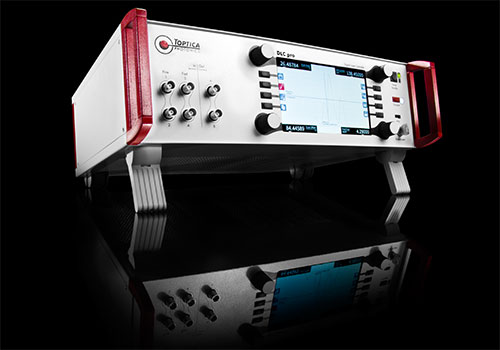

激光器驅動電子模塊
全數字化或模擬電路便捷靈活
超低噪聲和漂移觸
觸摸屏，遠程控制
| DLC pro |
All digital controller for tunable diode lasers - lowest noise and drift |

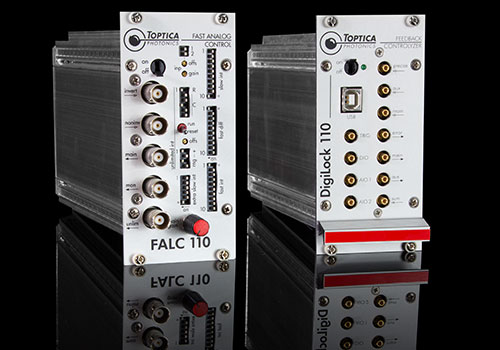

鎖定電子模塊
豐富的專業模塊
可選高帶寬可實現用于亞Hz線寬
可模擬，亦可數字
便捷的操作
| DigiLock 110 |
Digital laser locking module |
FALC 110 |
Fast laser locking module |
PDH/DLC pro |
Pound Drever Hall Module for DLC pro |
DLC pro Lock |
Software license for DLC pro |
皮秒 / 飛秒光纖激光器
下一代科研及工業超快光纖激光器
超快技術自推出以來已經取得了超出預期的成功。高峰值功率和超短脈沖持續時間引起的非線性效應在工程和科學研究中開辟了新的途徑，許多很有前景的應用已經出現。
便捷的鍵鈕操作，穩定牢靠且經濟高效的系統是成功集成超快技術的關鍵。 TOPTICA提供多種滿足這些要求的產品：基于鉺（Er）和鐿（Yb）的超快光纖激光器，如FemtoFiber smart，F(xiàn)emtoFiber pro，F(xiàn)emtoFiber ultra和FemtoFiber dichro系列。 所有這些系統都基于TOPTICA FemtoFiber技術。
TOPTICA的FemtoFiber系列激光器基于保偏光纖和SAM鎖模提供可靠的飛秒/皮秒脈沖。 不同的型號（1560/780nm，VIS / NIR可調輸出，IR / NIR超連續譜，短脈沖）涵蓋了廣泛的應用方向，例如， 非線性顯微鏡，雙光子聚合，時域太赫茲，阿托秒研究和種子光源。

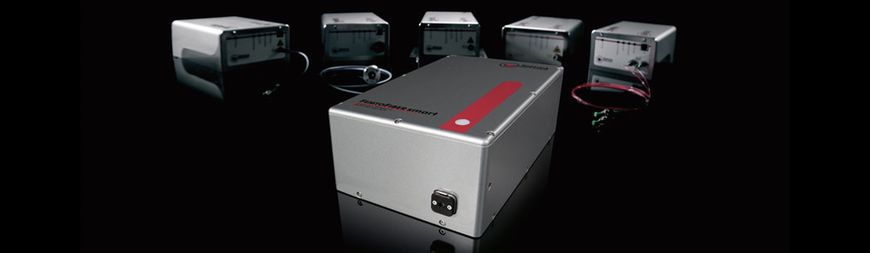

FemtoFiber smart
SAM mode-locked all PM fiber setup
User friendly turnkey operation
Robust and reliable, compact design
Optics and electronics in just one box
12V DC power supply with lowest power consumption
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber smart 780 |
785 nm ± 5 nm |
< 100 fs (typ. 80 fs) |
> 120 (typ. 140) mW |
80 MHz |
FemtoFYb 1030-400 |
1030.5 ± 0.5 nm |
< 2 ps (chirped output) compressible to < 400 fs |
> 0.5 mW |
30 ± 0.5 MHz |
FemtoFYb 1030-800 |
1030.5 ± 0.5 nm |
< 800 fs (fourier-limited output) |
> 0.5 mW |
20 ± 0.5 MHz |
PicoFYb 1030 |
1030.5 ± 0.5 nm |
< 10 ps |
> 10 mW |
30 MHz ± 0.5 MHz |
PicoFYb 1064 |
1064.3 ± 0.5 nm |
< 10 ps |
> 10 mW |
20 ± 0.5 MHz |
PicoFYb 1030 II |
1030.5 ± 0.5 nm |
typ. 6.5 ± 1 ps |
> 20 (typ. 25) mW |
30 ± 0.5 MHz |
PicoFYb 1064 II |
1064.3 ± 0.5 nm |
typ. 5.5 ± 1 ps |
> 50 mW |
20 ± 0.5 MHz |
FemtoFErb 1560 |
1560 ± 10 nm |
< 80 fs (typ. 50 fs) |
> 120 mW (typ. 140 mW) |
100 MHz (standard, other on request) |
FemtoFErb 1560 FD6.5 |
1560 ± 10 nm |
< 60 fs (typ. 50 fs) |
> 80 mW (typ. 90 mW) |
100 MHz (standard, other on request) |
FemtoFErb 1950 |
1950 ± 10 nm |
typ. 100 fs |
> 30 mW |
30 MHz |
FemtoFiber pro
SAM mode-locked
All PM fiber setup
User friendly turnkey operation
Robust and reliable, compact design
Unique wavelength coverage
Multi-color synchronized outputs
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber pro TVIS |
488 - 640 nm (tuning range) or 488 - 700 nm (with dual crystal option) |
< 1 ps (< 250 fs with short-pulse option) |
1 - 10 mW |
80 MHz |
FemtoFiber pro NIR |
780 nm / 1560 nm |
< 100 fs / < 100 fs |
> 140 mW / > 350 mW |
40 or 80 MHz |
FemtoFiber pro TNIR |
830 - 1100 nm (tuning range) |
< 250 fs |
1 - 5 mW |
40 or 80 MHz |
FemtoFiber pro SCIR |
980 .. 2200 nm (bandwidth) |
--- |
> 150 mW (typ. 200 mW) |
40 or 80 MHz |
FemtoFiber pro UCP |
980 .. 1400 nm (bandwidth) |
< 25 fs |
30 mW |
40 or 80 MHz |

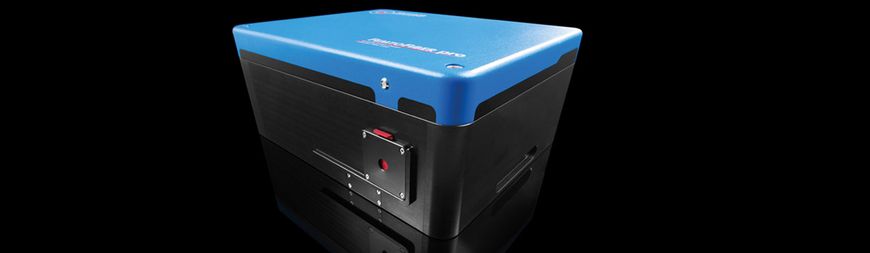

FemtoFiber pro SCYb |
1030 nm (center) |
typ. 100 fs |
> 500 mW (typ. 600 mW) |
40 or 80 MHz |
FemtoFiber pro IR |
1560 nm (center) |
< 100 fs |
> 350 mW |
40 or 80 MHz |
FemtoFiber pro IRS-II |
1570 nm (center) |
< 40 fs |
> 200 mW |
40 or 80 MHz |
FemtoFiber ultra
SAM mode-locked ring fiber oscillator
Patented design (US 8,457,164)
High-power fiber amplifier
Polarization maintaining fibers only
Compact air-cooled systems
|
Wavelength |
Pulse duration |
Average output power |
Repetition rate |
FemtoFiber ultra 780 |
780 nm |
< 100 fs or < 150 fs |
> 500 mW |
80 MHz |
FemtoFiber ultra 920 |
920 nm |
< 100 fs |
> 1.5 W |
80 MHz |
FemtoFiber ultra 1050 |
1050 nm |
< 100 fs |
> 5 W |
80 MHz |
FemtoFiber ultra 1550 |
1550 nm |
< 200 fs |
> 2 W |
80 MHz |
|
